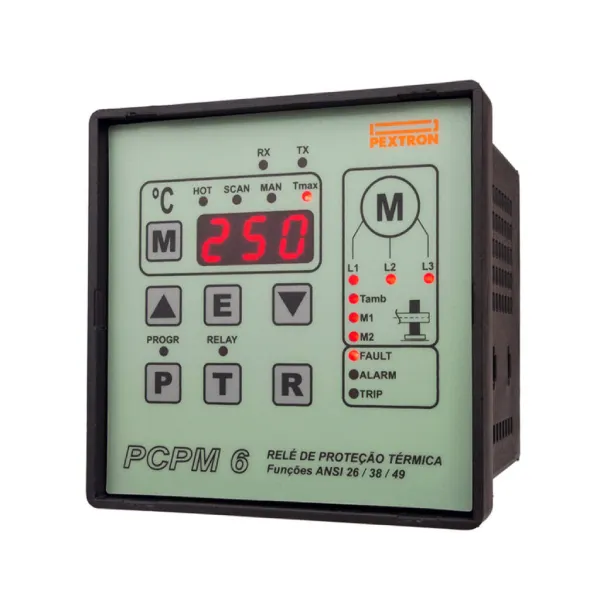

PCPM6

Relé de proteção, controle e monitoramento térmico de motores elétricos modelo PCPM6, através de 6 sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250ºC) englobando temperatura dos enrolamentos (L1, L2, L3), dos mancais (M1, M2) e do ambiente (Tamb).

Funções de Proteção:

• ANSI 26/49 – proteção térmica através sensores RTD Pt100Ω
• ANSI 38 – Proteção de mancal através RTD Pt100Ω

Funções de Medição:

• Temperaturas em ºC de 6 canais conectados a sensores RTD Pt100Ω

Funções de Controle e Sinalização

• ANSI 30 – 3 displays LED e 18 LEDs de sinalização
• 7 teclas de programação / testes / reset.
• Saída de comando para alarme
• Saída para comando de desligamento
• Saída para falha de sensor aberto ou em curto
• Configuração de diferentes formas de atuação das saídas.

Funções de Monitoramento:

• Monitoramento das  temperaturas do motor elétrico através de 06 sensores RTD Pt100Ω
• Registro da temperatura máxima em cada entrada (temperatura mais elevada desde o último reset).

Funções de Comunicação:

• Porta serial RS485 traseira com protocolo de comunicação MODBUS® RTU.
• Software aplicativo gratuito para parametrização e monitoramento.

Outras:

• 6 entradas para sensores RTD Pt100Ω.
• Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
• Alimentação auxiliar na faixa de 20…270 Vca/Vcc
