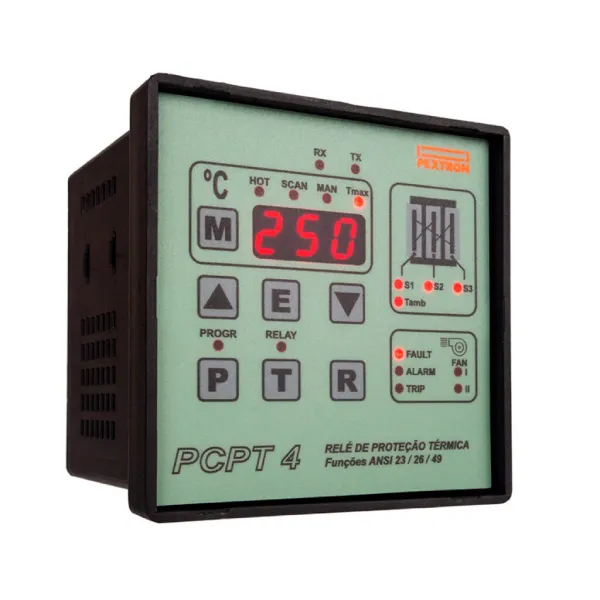

PCPT 4-T

Relé de proteção, controle e monitoramento térmico de transformadores a seco,  modelo PCPT4 através 4  sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250ºC), podendo ser aplicado em outras máquinas como inversores de frequência para controle de velocidade de motores.

Funções de Proteção:

• ANSI 26/49 – proteção térmica do transformador, através 4 sensores RTD Pt100Ω, sendo 3 para os enrolamentos e 1 para temperatura ambiente.

Funções de Medição:

• Temperaturas através 4 sensores RTD Pt100Ω

Funções de Controle e Sinalização

• ANSI 23 – Controle de temperatura para acionamento de até 2 grupos de ventiladores
• ANSI 30 – 17 LEDS de sinalização
• Configuração de diferentes formas de atuação das saídas.
• 1 saída para alarme
• 1 saída para desligamento
• 1 Saída para falha de sensor aberto ou curto FAULT.
• 7 teclas de navegação

Funções de Monitoramento:

• Registro da temperatura máxima em cada entrada (temperatura mais elevada desde o último reset).
• Registro de máximas temperaturas
• Registro de atuações

Comunicação:

• Porta traseira de comunicação serial RS485 para conexão em rede/supervisão remota (SCADA)
• Protocolo de comunicação MODBUS® RTU
• Software gratuito para parametrização e medições

Outras:

• 4 entradas para sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250ºC)
• Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
• Alimentação auxiliar CA/CC na faixa de 20 … 270Vca/Vcc
