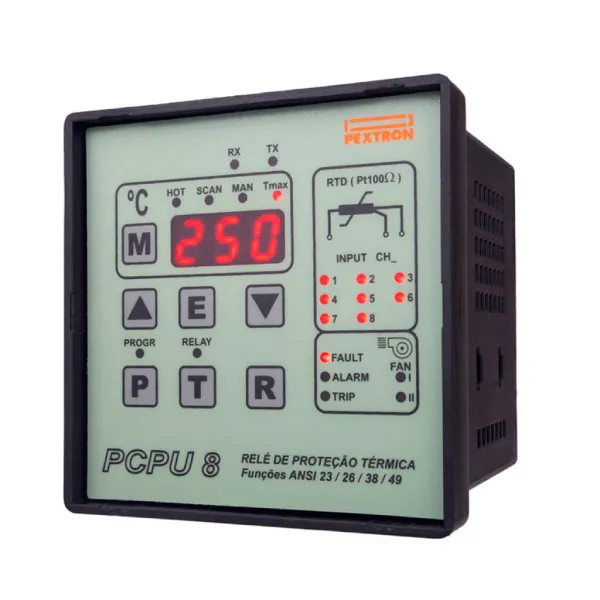

PCPU8

Relé de proteção, controle e monitoramento térmico de máquinas elétricas modelo PCPU8, através de 8 sensores RTD Pt100Ω – 3 fios DIN 43.760 (faixa de 0 a 250ºC). Encontra aplicação em máquinas como motores elétricos, inversores e outras máquinas elétricas / térmicas.

Funções de Proteção:

• ANSI 26/49 – proteção térmica através 8 sensores RTD Pt100Ω
• ANSI 38 – Proteção de mancal para aplicação em motores elétricos

Funções de Medição:

• Temperaturas em ºC de 8 canais conectados e sensores RTD Pt100Ω

Funções de Controle e Sinalização

• ANSI 23 – Controle de temperatura
• ANSI 30 – 3 displays LED e 21 LEDs de sinalização
• 2 saídas para controle de ventiladores
• 07 teclas de programação / testes / reset.
• Saída de comando para alarme
• Saída para comando de desligamento
• Saída para falha de sensor aberto ou em curto.
• Configuração de diferentes formas de atuação das saídas.
• Registro de atuação

Funções de Monitoramento:

• Monitoramento de temperatura de máquinas elétricas através de 08 sensores RTD Pt100Ω
• Registro da temperatura máxima em cada entrada (temperatura mais elevada desde o último reset).

Funções de Comunicação:

• Porta serial RS485 traseira com protocolo de comunicação MODBUS® RTU.
• Software aplicativo gratuito para parametrização e monitoramento.

Outras:

• 08 entradas para sensores RTD Pt100Ω.
• Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
• Alimentação auxiliar na faixa de 20…270 Vca/Vcc
