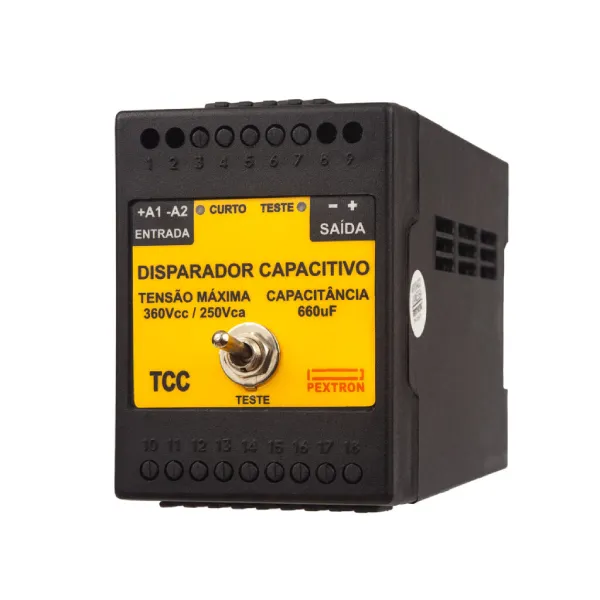

TCC

Fonte/Disparador capacitivo compacto modelo TCC, para conexão em paralelo com a alimentação dos relés de proteção da linha URP e URPE, possibilitando operação segura na falta de alimentação auxiliar e comando de desligamento para a bobina do disjuntor.

• Fonte capacitiva para alimentação de relé de proteção.
• Disparo ( TRIP ) capacitivo para bobina do disjuntor.
• 1 saída de 300 +/- 10Vcc ( referência entrada de 220Vca)
• Alimentação de 110 a 220 Vca
• Tensão máxima de operação de 250Vca/360Vcc ou 50Vca/72Vcc.
• Frequência de alimentação de 48 a 62Hz
• Proteção contra curto na saída (termistor PTC)
• Chave de teste (versão 250Vca).
• ANSI 30 – LEDs de Sinalização de curto de saída (versão 250Vca) e teste.
• Temperatura de operação de -10ºC a 65ºC
• Montagem em fundo de painel
