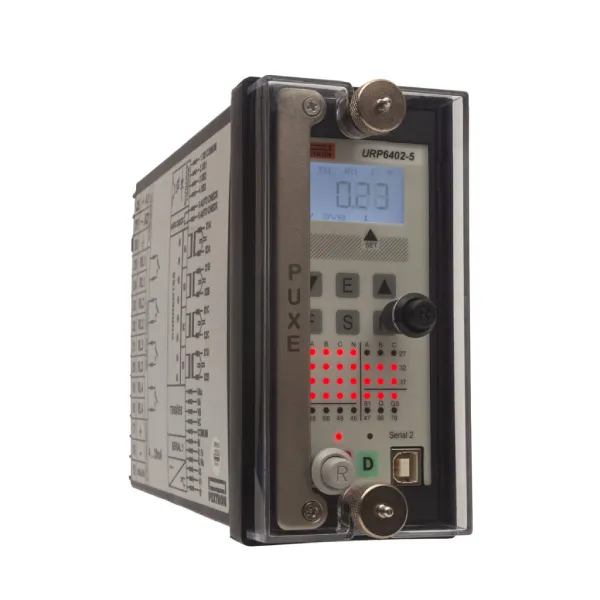

URP 6402-5

Relé multifunção  para proteção de motores elétricos de média tensão URP 6402, conforme as características abaixo:

Funções de Proteção:

• ANSI 37 – Subcorrente
• ANSI 46 – Desequilíbrio das correntes de fase
• ANSI 48 – Partida prolongada
• ANSI 49 – Imagem térmica por réplica – conforme norma IEC 60255-149
• ANSI 66 – Bloqueio de partidas sucessivas
• ANSI 50/51 – Sobrecorrente instantânea e temporizada NI, MI, EI, IT, I²T (IEC) de fase
• ANSI 50N/51N – Sobrecorrente instantânea e temporizada NI, MI, EI, IT, I²T (IEC) de neutro
• ANSI 50GS/51GS – Sobrecorrente instantânea e temporizada de fuga à terra
• ANSI 62BF (50BF/51BF) – Falha de disjuntor (instantânea ou temporizada)
• ANSI 46 – Sobrecorrente instantânea e temporizada de sequência negativa de fase
• ANSI 51V – Sobrecorrente temporizada de fase com restrição por tensão
• ANSI 51C – Sobrecorrente temporizada de fase com controle por tensão
• ANSI 67– Direcional de sobrecorrente de fase
• ANSI 67N – Direcional de sobrecorrente de neutro
• ANSI 67 GS – Direcional de sobrecorrente de terra
• ANSI 32P – Direcional de potência ativa
• ANSI 32Q (ANSI 40) – Direcional de potência reativa (detecção de perda de campo)
• ANSI 25 – Verificação de sincronismo
• ANSI 78 – Salto vetorial (proteção de ilhamento)
• ANSI 2x 81L – Dois estágios de subfrequência a tempo definido
• ANSI 2x 81H – Dois estágios de sobrefrequência a tempo definido
• ANSI 2x 81R – Dois estágios de derivada de frequência negativa e subfrequência a tempo definido
• ANSI 2x 81F – Dois estágios de derivada de frequência positiva e sobrefrequência a tempo definido
• 2x ANSI 27 – Subtensão de fase ou entre fases
• 2x ANSI 59 – Sobretensão de fase ou entre fases
• ANSI 59N – Sobretensão de sequência zero
• ANSI ANSI 47 – Sequência de fases
• ANSI 27-0 – Subtensão para supervisão da alimentação auxiliar

Funções de Medição:

• Correntes de fase (IA, IB, IC), de neutro e fuga à terra (IN e IG – calculadas e medidas), de sequência zero (I0), positiva (I1) e negativa (I2)
• Tensões de fase (VA, VB, VC), tensão de sincronismo (VAS), de sequência zero (3V0), positiva (V1) e negativa (V2)
• Tensão de alimentação auxiliar (CA ou CC)
• Potência ativa, reativa e aparente trifásicas
• Fator de potência fase a fase e trifásico
• Energia ativa e reativa (indutiva e capacitiva) trifásicas
• Frequência do sistema
• Grandezas para sincronismo (Δf, ΔV, Δθ)
• Temperatura interna do relé
• Imagem térmica por fase (A, B, C) e I1

Funções de Controle e Sinalização

• ANSI 86 – Bloqueio de fechamento do disjuntor ou contator
• ANSI 68 – Seletividade Lógica
• 3 entradas lógicas isoladas (binárias)
• 5 saídas relés (4 configuráveis + auto-check)
• 1 Saída 4 a 20mA
• Bandeirolas individuais para cada proteção
• Entradas e saídas configuráveis através de matriz
• Bloqueios lógicos
• 4 sets de parametrização
• Memória de bandeirolas e registros

Funções de Monitoramento:

• ANSI 74 – Supervisão da continuidade da bobina e circuito de disparo do disjuntor
• ANSI 98- Oscilografia com 80 registros de 48 ciclos, com estampa de tempo e arquivos gerados em padrão COMTRADE
• ANSI 74 – Alarme de continuidade da bobina e falha no circuito da bobina
• Monitoramento do sistema de alimentação auxiliar (CA ou CC) com alarme para subtensão
• Sequência de eventos com armazenagem dos últimos 2048 eventos, incluindo estampa de tempo e arquivos gerados em padrão MSExcel
• Relatório de perfil de carga com coleta de até 13 grandezas analógicas por registro, com intervalos programáveis (1 a 240 minutos), totalizando 4096 registros, e arquivos gerados em padrão MSExcel
• Registro do gráfico de corrente e tensão no momento da partida do motor, com resolução de 120ms
• Correntes máximas e da última falta
• Tensões máximas, mínimas e da última falta
• Acumulador de I²T do disjuntor por fase

Funções de Comunicação:

• Porta USB frontal de comunicação serial para conexão de Notebook/PC
• Porta traseira de comunicação serial RS485 ou RS232 para conexão em rede/supervisão remota (SCADA)
• Protocolos de comunicação DNP3 nível 2 e/ou Modbus® RTU
• Software gratuito para parametrização, monitoramento, coleta de oscilografia, acesso à memória de massa e medições

Outras:

• Relé extrável a quente (curto circuito os TC’s)
• Fonte de alimentação chaveada (72…250Vca/Vcc ou 20…80Vca/Vcc) tolerante a interrupções de energia de curta duração
• Circuitos eletrônicos protegidos por resina contra umidade e atmosfera agressiva (conformal coating), permite a instalação do produto em cubículos (painéis) ao tempo ou abrigados.
