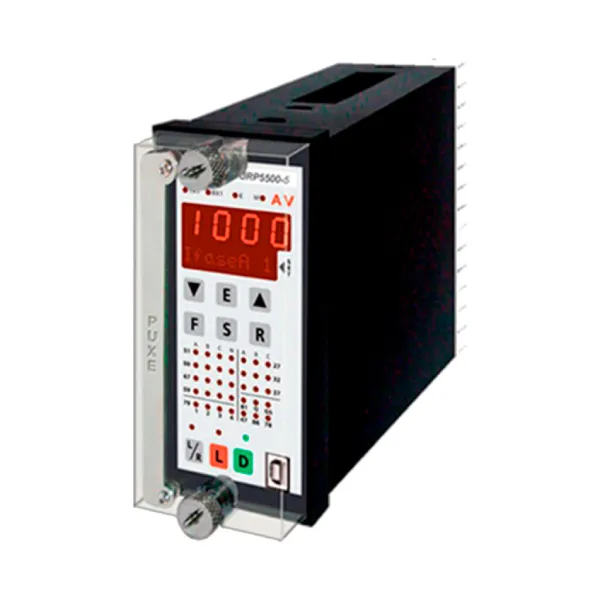

URP5500

Relé de proteção modelo URP 5500 é um relé multifunção completo de proteção e controle de alimentadores de redes de distribuição de energia. Também encontra aplicação na interligação de usina de geração com a rede da concessionária, paralelismo, geração distribuída e subestações primárias.

Funções de Proteção:

• ANSI 67 – Direcional de sobrecorrente de fases
• ANSI 67N – Direcional de sobrecorrente de neutro
• ANSI 67GS – Direcional de sobrecorrente sensor de terra
• ANSI 32 – Direcional de potência
• ANSI 50/51 – Sobrecorrente instantânea e temporizada de fases
• ANSI 50N/51N – Sobrecorrente instantânea e temporizada de neutro
• ANSI 50G/51G – Sobrecorrente instantânea e temporizada de fuga à terra
• ANSI 50Q/51Q (ANSI 46) – Sobrecorrente instantânea e temporizada de sequência negativa de fases
• ANSI 51V – Sobrecorrente temporizada de fase com restrição por tensão
• ANSI 51C – Sobrecorrente temporizada de fase controlada por tensão
• ANSI 50BF – Falha de disjuntor
• ANSI 37 – Subcorrente
• ANSI 78 – Salto vetorial (proteção de ilhamento)
• ANSI 27 – Subtensão de fase ou entre fases
• ANSI 59 – Sobretensão de fase ou entre fases
• ANSI 59N (ANSI 64G) – Sobretensão de neutro ou sequência zero
• ANSI 27-0 – Subtensão para supervisão da alimentação auxiliar
• ANSI 25 – Verificação de sincronismo
• ANSI 81U – Subrefrequênia
• ANSI 81O – Sobrefrequência
• ANSI 81 df/dt – Taxa de variação de frequência
• ANSI 47 – Sequência de fases
• ANSI 48 – Falta ou reversão de fases

Funções de Medição:

• Corrente de fases
• Corrente de neutro
• Corrente de fuga à terra
• Corrente de sequência negativa
• Corrente de sequência zero
• Tensões de fases
• Tensão de sincronismo
• Tensão de sequência zero
• Tensão da alimentação auxiliar CA ou CC
• Tensão de sequência zero
• Potências aparente, ativa e reativa trifásicas
• Fator de potência fase a fase e trifásico
• Energia ativa e reativas trifásicas
• Frequência da fonte e da carga
• Grandezas de sincronismo (ΔF, ΔV, Δθ)
• Temperatura interna do relé

Funções de Controle e Sinalização

• ANSI 79 – Religamento automático
• ANSI  86 – Bloqueio de fechamento de disjuntor
• ANSI 68 – Seletividade lógica
• ANSI 30 – Display alfanumérico de 8 caracteres em matriz 5×7, 4 displays LED numéricos de 10mm e 39 LEDs de sinalização de estado das proteções (bandeirolas), grandeza e fluxo de dados
• 6 entradas lógicas isoladas (binárias)
• 6 saídas relés (5 configuráveis + auto-check)
• Entradas e saídas configuráveis por matriz
• Bloqueios lógicos
• Bloqueio do elemento instantâneo de fases ( ANSI 50) através da detecção de corrente de inrush pela 2ª harmônica –  partida de carga fria (cold load pick-up)
• 4 sets de parametrização
• Memória de bandeirolas e registros
• Função hot line tag (HLT)
• 09 teclas de navegação, controle do disjuntor e local/remoto

Funções de Monitoramento:

• 98 – Oscilografia com 16 registros de 48 ciclos, arquivos gerados em padrão COMTRADE
• Monitoramento do sistema de alimentação auxiliar (CA ou CC) com alarme para subtensão e falha de continuidade da bobina
• Sequência de eventos
• Relatório de perfil de carga com coleta de até 13 grandezas analógicas por registro, com intervalos programáveis (1 a 240 minutos), totalizando 960 registros e arquivos gerados em padrão EXCEL
• Correntes máximas e da última falta
• Tensões máximas, mínimas e da última falta
• Acumulador de I²T do disjuntor por fase

Comunicação:

• Porta USB frontal de comunicação serial para conexão de Notebook/PC
• Porta traseira de comunicação serial RS485 ou RS232 para conexão em rede/supervisão remota (SCADA)
• Protocolos de comunicação DNP3 nível 2 e/ou MODBUS RTU
• Software gratuito para parametrização, coleta de oscilografia, acesso à memória de massa e medições

Outras:

• Relé extraível a quente (curto circuito aos TC’s)
• Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (Conformal Coating)
• Fonte de alimentação chaveada (72…250Vca/Vcc ou 20…80Vca/Vcc) tolerante a interrupções de energia de curta duração
