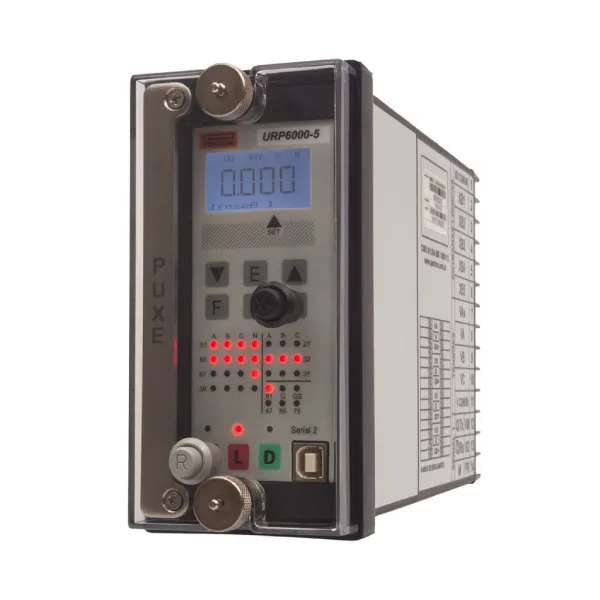

URP6000

Relé de proteção modelo URP 6000 é um relé multifunção completo de proteção e controle para interligação de usina de geração com a rede da concessionária, circuitos com múltiplas fontes de energia, paralelismo, geração distribuída e subestações primárias. Também encontra aplicação em alimentadores industriais de média tensão.

Funções de Proteção:

• ANSI 67– Direcional de sobrecorrente de fases
• ANSI 67N – Direcional de sobrecorrente de neutro /sensor de terra
• ANSI 32P – Direcional de potência ativa
• ANSI 32Q – Direcional de potência reativa
• ANSI 50/51 – Sobrecorrente instantânea e temporizada de fase
• ANSI 50N/51N – Sobrecorrente instantânea e temporizada de neutro
• ANSI 50GS/51GS – Sobrecorrente instantânea e temporizada de fuga à terra
• ANSI 50Q/51Q (ANSI 46) – Sobrecorrente instantânea e temporizada de sequência negativa de fase
• ANSI 51V – Sobrecorrente temporizada de fase com restrição por tensão
• ANSI 51C – Sobrecorrente temporizada de fase com controle por tensão
• ANSI 37 – Subcorrente
• ANSI 25 – Verificação de sincronismo
• ANSI 27 – Subtensão
• ANSI 59 – Sobretensão de fase ou entre fases
• ANSI 59N (ANSI 64G) – Sobretensão de neutro (sobretensão residual)
• ANSI 27-0 – Subtensão da alimentação auxiliar
• ANSI 47 – Sequência de fases
• ANSI 48 – Falta ou reversão de fases
• ANSI 50/62BF – Falha de disjuntor
• ANSI 81U : Subfrequência
• ANSI 81O: Sobrefrequência
• ANSI 81df/dt: Taxa de variação de frequência
• ANSI 78: Salto vetorial (proteção de ilhamento)

Funções de Medição:

• Corrente de fases
• Corrente de neutro
• Corrente de fuga à terra
• Corrente de sequência negativa
• Corrente de sequência zero
• Tensões de fases
• Tensão de sincronismo
• Tensão da alimentação auxiliar CA ou CC
• Tensão de sequência zero
• Potências aparente, ativa e reativa trifásicas
• Fator de potência fase a fase e trifásico
• Energia ativa e reativas trifásicas
• Frequência da fonte e da carga
• Grandezas de sincronismo (ΔF, ΔV, Δθ)
• Temperatura interna do relé

Funções de Controle e Sinalização

• ANSI 86 – Bloqueio de fechamento do disjuntor
• ANSI 68- Seletividade Lógica
• ANSI 30 – Display LCD 128×64 e 34 LEDs de sinalização do estado das proteções (bandeirolas), grandeza e fluxo de dados
• Entradas e saídas digitais configuráveis por matriz
• 06 teclas de navegação
• 03 teclas de função e controle do disjuntor
• 6 entradas lógicas isoladas (binárias)
• 6 saídas relés (5 configuráveis + auto-check)
• Bloqueios lógicos
• Bloqueio do elemento instantâneo de fases ( ANSI 50) através da detecção de corrente de inrush pela 2ª harmônica –  partida de carga fria (cold load pick-up)
• 4 sets de parametrização
• Função hot line tag (HLT) para desabilitar fechamento de disjuntor durante manutenção na rede da concessionária;
• Memória de bandeirolas e registros

Funções de Monitoramento:

• ANSI 74 – Supervisão da continuidade da bobina e circuito de disparo do disjuntor
• ANSI 98 – Oscilografia com 16 registros de 48 ciclos, resolução de 16 amostras por ciclo, pré-falta de 2 ciclos, incluindo correntes, tensões e binárias, com estampa de tempo e arquivos gerados em padrão COMTRADE
• Monitoramento do sistema de alimentação auxiliar (CA ou CC) com alarme para subtensão
• Correntes máximas e da última falta
• Tensões máximas, mínimas e da última falta
• Sequência de eventos com armazenamento dos últimos 384 eventos, incluindo estampa de tempo e arquivos gerados em padrão MSEXCEL
• Relatório de perfil de carga com coleta de até 13 grandezas analógicas por registro, com intervalos programáveis (1 a 240 minutos), totalizando 960 registros, e arquivos gerados em padrão MSEXCEL
• Acumulador de I²T do disjuntor por fase
•

Comunicação:

• Porta USB frontal de comunicação serial para conexão de Notebook/PC
• Porta traseira de comunicação serial RS485 ou RS232 para conexão em rede/supervisão remota (SCADA)
• Protocolos de comunicação DNP nível 2 e/ou MODBUS® RTU
• Software aplicativo gratuito para parametrização, monitoramento, coleta de oscilografia e acesso a memória de massa;

Outras:

• Relé extraível a quente, curto-circuita o secundário dos TCs – mais segurança para operadores e eletricistas
• Fonte de alimentação chaveada (72…250Vca/Vcc ou 20…80Vca/Vcc) tolerante a interrupções de energia de curta duração

Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (Conformal Coating)
