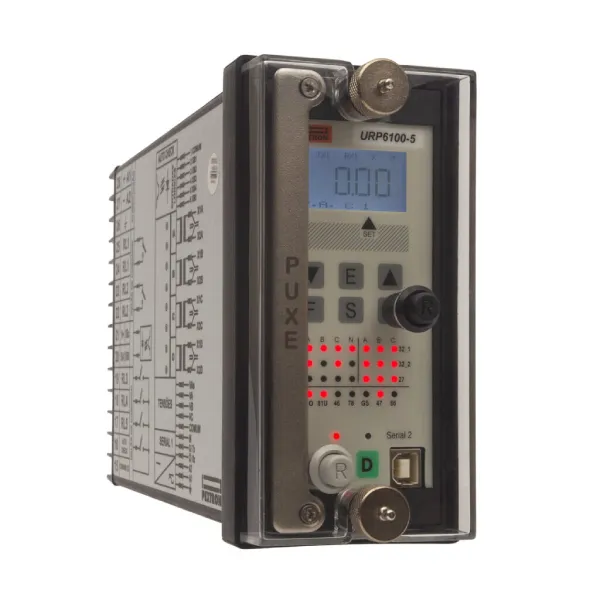

URP6100

Relé de proteção modelo URP 6100 é um relé multifunção completo de proteção e controle para interligação de usina de geração com a rede da concessionária com bidirecionalidade, sincronismo, salto vetorial, oscilografia e perfil de carga. Também encontra aplicação em circuitos com múltiplas fontes de energia, paralelismo, geração distribuída e subestações primárias.

Funções de Proteção:

• 2x ANSI 67 – Direcional de sobrecorrente de fases ( sentido frente 67-1  e reverso 67-2)
• 2x ANSI 67N – Direcional de sobrecorrente de neutro ( sentido frente 67N1 e reverso 67N2)
• 2x ANSI 32 – Direcional de potência ativa ( sentido frente 32-1 e reverso 32-2)
• ANSI 50Q/51Q (ANSI 46): Sobrecorrente instantânea e temporizada de sequência negativa de fases
• ANSI 51V – Sobrecorrente temporizada de fases com restrição por tensão
• ANSI 51C – Sobrecorrente temporizada de fases com controle de tensão
• ANSI 50/51GS: Sobrecorrente instantânea e temporizada de fuga à terra
• ANSI 50/62BF: Falha de disjuntor
• ANSI 37- Subcorrente
• ANSI 27: Subtensão de fases
• ANSI 59: Sobretensão de fases
• ANSI 59N (ANSI 64G) : Sobretensão de neutro ( sobretensão residual)
• ANSI 27-0 : Subtensão do circuito de alimentação auxiliar CA ou CC
• ANSI 47: Sequência de fases de tensão
• ANSI 48: Reversão ou falta de fases
• ANSI 81U : Subfrequência
• ANSI 81O: Sobrefrequência
• ANSI 81df/dt: Taxa de variação de frequência
• ANSI 25: Verificação de sincronismo
• ANSI 78: Salto vetorial ( proteção de ilhamento)

Funções de Medição:

• Corrente de fases
• Corrente de neutro
• Corrente de fuga à terra
• Corrente de sequência negativa
• Corrente de sequência zero
• Tensões de fases
• Tensão de sincronismo
• Tensão da alimentação auxiliar CA ou CC
• Tensão de sequência zero
• Potências aparente, ativa e reativa trifásicas
• Fator de potência fase a fase e trifásico
• Energia ativa e reativas trifásicas
• Frequência da fonte e da carga
• Grandezas de sincronismo (ΔF, ΔV, Δθ)
• Temperatura interna do relé

Funções de Controle e Sinalização:

• ANSI  86 – Bloqueio de fechamento de disjuntor
• ANSI 68 – Seletividade Lógica
• ANSI 30 – Display LCD Graphic 128×64 e 34 LEDs de sinalização do estado das proteções (bandeirolas), grandeza e fluxo de dados
• Entradas e saídas digitais configuráveis por matriz
• 06 teclas de navegação
• 03 teclas de função e controle do disjuntor
• 6 entradas lógicas isoladas (binárias)
• 6 saídas relés (5 configuráveis + auto-check)
• Bloqueios lógicos
• Bloqueio do elemento instantâneo de fases ( ANSI 50) através da detecção de corrente de inrush pela 2ª harmônica –  partida de carga fria (cold load pick-up)
• 4 sets de parametrização
• Função hot line tag (HLT) para desabilitar fechamento de disjuntor durante manutenção na rede da concessionária;
• Memória de bandeirolas e registros

Funções de Monitoramento:

• ANSI 74 – Supervisão da continuidade da bobina e circuito de disparo do disjuntor
• ANSI 98 – Oscilografia – 80 registros de 48 ciclos, resolução de 16 amostras por ciclo, pré-falta de 2 ciclos, incluindo correntes, tensões e binárias, com estampa de tempo e arquivos gerados em padrão COMTRADE
• Registros da Corrente Máxima de fase e da última falta
• Registro das tensões máximas, mínimas e da última falta
• Sequência de eventos com armazenamento dos últimos 2048 eventos, incluindo estampa de tempo e arquivos gerados em padrão MSEXCEL
• Relatório de perfil de carga com coleta de até 13 grandezas analógicas por registro, com intervalos programáveis (1 a 240 minutos), totalizando 4096 registros, e arquivos gerados em padrão MSEXCEL
• Memórias de oscilografia, eventos e perfil de carga podem ser utilizadas simultaneamente sem prejuízo das características de qualquer destas funções
• Monitoramento do sistema de alimentação auxiliar (CA ou CC) com alarme para subtensão
• Acumulador de I²T do disjuntor por fase

Comunicação:

• Porta USB frontal de comunicação serial para conexão de Notebook/PC
• Porta traseira de comunicação serial RS485 ou RS232 para conexão em rede/supervisão remota (SCADA)
• Protocolos de comunicação DNP nível 2 e/ou MODBUS® RTU
• Software aplicativo gratuito para parametrização, monitoramento, coleta de oscilografia e acesso a memória de massa;

Outras:

• Relé extraível a quente, curto-circuita o secundário dos TCs – mais segurança para operadores e eletricistas
• Fonte de alimentação chaveada (72…250Vca/Vcc ou 20…80Vca/Vcc) tolerante a interrupções de energia de curta duração
• Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (Conformal Coating)
