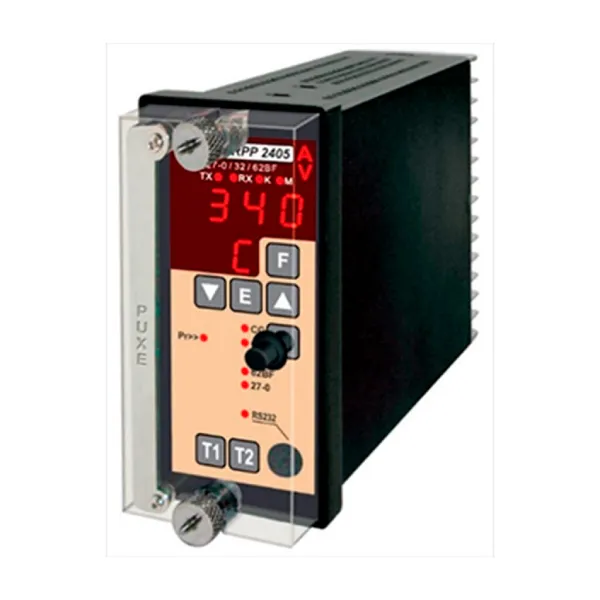

URPP 2405

Relé de proteção direcional de potência ativa para interligação de usina de geração com a rede da concessionária, paralelismo e micro e minigeração distribuída.

Funções de Proteção:

• ANSI 32 – Direcional de potência
• ANSI 27-0 – Subtensão para supervisão da alimentação auxiliar
• ANSI 62BF – Falha de disjuntor (“breaker failure”)

Funções de Medição:

• Corrente de fases
• Tensão de fases
• Potência ativa

Funções de Controle e Sinalização

• ANSI 30 – 4 displays LED 10 LEDs de sinalização
• 1 entrada lógica de registro de ocorrência, rearme remoto das bandeirolas e acesso à parametrização do relé
• 1 entrada lógica de bloqueio da unidade direcional de potência (ANSI 32)
• 4 saídas de potência configuráveis através de matriz de programação, para as seguintes atuações:
  – saída NA para comando de TRIP da unidade direcional de potência (ANSI 32)
  – saída NF para comando de TRIP da unidade direcional de potência (ANSI 32)
  – saída para comando do relé de subtensão para supervisão da alimentação auxiliar (ANSI 27-0)
  – saída de sinalização e alarme de falha do disjuntor (ANSI 62BF)
• 1 Saída auxiliar para alarme de AUTO-CHECK (NA ou NF)
• 07 teclas de navegação/testes

Funções de Monitoramento:

• Sinalização de corrente, tensão, potência

Comunicação:

• Porta de comunicação serial frontal RS232 para parametrização e monitoramento via PC / notebook
• Porta de comunicação serial traseira RS485 para parametrização e monitoramento em rede/supervisão remota (SCADA)
• Protocolo de comunicação MODBUS® RTU
• Software gratuito para parametrização e monitoramento

Outras:

• Relé extraível a quente, curto-circuita o secundário dos TCs – mais segurança para operadores e eletricistas
• Alimentação auxiliar na faixa de 20 … 80Vca/Vcc ou 72 … 250Vca/Vcc
• Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (Conformal Coating)
