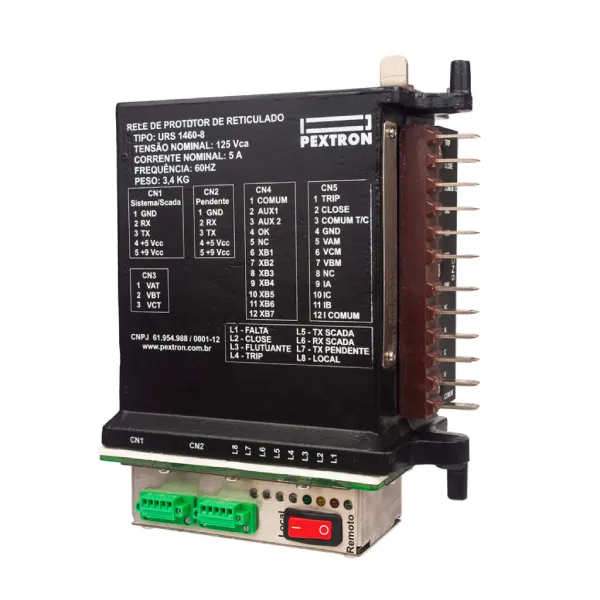

URS 1460-8

Relé de proteção para sistemas subterrâneos Network -para novas instalações ou retrofit de protetores GE MG-8

Funções de Proteção:

• ANSI 32 – Direcional de potência reversa instantânea ou temporizada
• ANSI 47 – Sequência de fase de tensão (malha e transformador)
• ANSI 59 – Sobretensão definida da malha e do transformador
• ANSI 60 – Desequilíbrio de tensão e rotacionamento de tensões das fases do transformador e da malha
• ANSI 62 – Interrupção de tensão ou abertura temporizada
• ANSI 62BF / 52BF – Lógica de falha do protetor
• ANSI 95 – Fechamento do protetor em determinadas condições de carga – específico para garantir o fechamento (curva direta e circular)

Funções de Medição:

• Correntes alternadas de fase até 120% da nominal do protetor
• Tensões de fase da malha até 190% da nominal do protetor
• Tensões de fase do transformador até 190% da nominal do protetor
• Frequência da rede, potência ativa, cosseno φ, número de aberturas
• Temperatura interna do relé

Funções de Controle e Sinalização

• ANSI 30 – 4 LEDs de sinalização de estado de atuação (CLOSE, OPEN, FLOAT, FAULT), 4 LEDs de sinalização programáveis
• 7 entradas lógicas isoladas (binárias)
• 1 saída relé para comando de TRIP
• 1 saída relé para comando de CLOSE
• 2 saídas relé para automação (AUXILIAR 1, AUXILIAR 2)
• 1 saída relé de sinalização (OK)
• Lógica anti-pumping
• Lógica de fechamento por malha morta
• Lógica de falha de protetor
• Lógicas programáveis (software aplicativo)
• Bloqueios lógicos
• 2 sets de parametrização
• Memória de bandeirolas e registros

Funções de Monitoramento:

• Sequência de eventos com armazenagem dos últimos 384 eventos, incluindo estampa de tempo e arquivos gerados em padrão MSExcel
• Relatório de perfil de carga com 960 registros e arquivos gerados em padrão MSExcel
• Correntes máximas e da última falta
• Tensões máximas, mínimas e da última falta
• ANSI 74 – Monitoramento do sistema de alimentação auxiliar (CA ou CC) com alarme para subtensão

Funções de Comunicação:

• 2 portas de comunicação serial RS232 para conexão de Notebook/PC e rede/supervisão remota (SCADA)
• Protocolos de comunicação DNP3 nível 2 e/ou Modbus® RTU
• Software gratuito para parametrização, monitoramento, acesso à memória de massa e medições

Outras:

• Caixa metálica plugável com estrutura em alumínio fundido com grau de proteção IP68
• Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (Conformal Coating)
• Terminais de contato elétrico em bronze fosforoso com tratamento em níquel químico
• Alimentação auxiliar conjugada com a medição de tensão, com faixa de operação de 70 a 250Vca
• 3 entradas de corrente
• 3 entradas de tensão de malha
• 3 entradas de tensão do transformador
