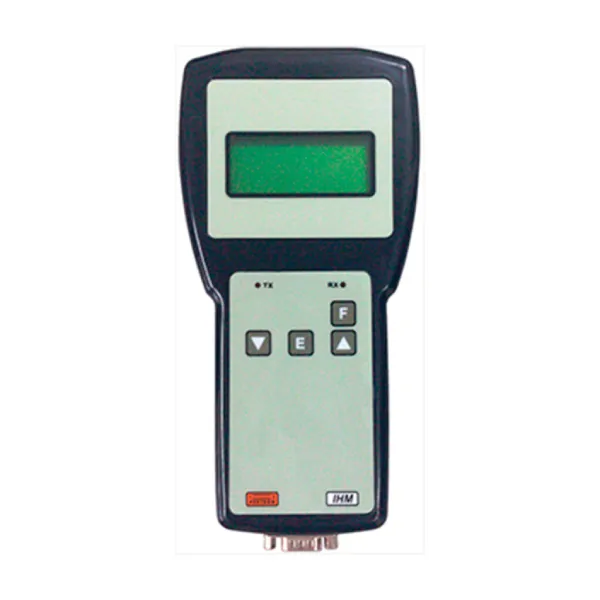

IHM

Módulo de interface com relé e computador PC

Funções de Medição e Monitoramento:

• Corrente trifásica
• Corrente média
• Tensões de malha Fase – Fase
• Tensões de malha Fase – Neutro
• Tensões de trafo Fase – Fase
• Tensões de trafo Fase – Neutro
• Tensão média
• Potência trifásica
• Cosseno φ (Cos fi A, Cos fi B, Cos fi C)
• Temperatura (graus Celsius)
• Frequência
• Número de aberturas

Funções de Controle e Sinalização

• Bandeirolas (T. Curto, T Longo, Closer, Seq.Malha, Seq. Trafo, Rotação, Close Malha Morta, Blq. Anti-Pumping, Deseq. V Trafo, Set 2 ativo, Falha de protetor)
• Entradas lógicas (XB1, XB2, XB3, XB4, XB5, XB6, XB7)
• Relés (TRIP, CLOSE, AUX 1, AUX 2, OK)
• Estado (Bloqueio Remoto)

Funções de Configuração dos Relés:

• Ler Relé / Gravar Relé
• Editar Sets 1 / 2 (Correntes, Tensão, P.L., M.L., Tempo, Sobretensão, Desequilíbrio)
• Senhas (programação, comunicação)
• Comunicação serial (Serial 1, Serial 2)
• Protocolo DNP3
• Memória de massa
• Perfil

Funções de Comunicação:

• 01 porta de comunicação serial RS232 para conexão de Notebook/PC ou relé (URS1460-8/22C/52C/MDC)
• Protocolo de comunicação Modbus® RTU

Outras:

• Painel frontal com visor (tela LCD) e teclas com microchaves
• Tela LCD (display de cristal líquido) com 16 caracteres x 4 linhas
• LEDs de sinalização da comunicação serial (RX, TX)
• Alimentação auxiliar externa 5V x 20mA
• Caixa em ABS
• Circuitos eletrônicos “tropicalizados”, protegidos por verniz especial (Conformal Coating)
